Segmentation du réseau

Afin de segmenter logiquement nos différents réseaux nous allons leurs attribuer des VLANs:

« 10.10.10.0/24 » -> VLAN 470

en
conf t
vlan 470
name GESTIONBORD

« 172.31.1.0/24 » -> VLAN 471

en
conf t
vlan 471
name CROISIERE

« 192.168.10.0/24 » -> VLAN 472

en
conf t
vlan 472
name ADMINISTRATION

Nous allons maintenant attribuer les interfaces respectives aux différents VLANs :

conf t
int range fa0/X-Y
switchport mode access
switchport access vlan <Numéro de VLAN>

Création d’un lien trunk vers le routeur

La création de ce lien est primordiale, sans quoi les machines ne joindrons pas leur passerelle.

conf t
int gi0/0
switchport mode trunk

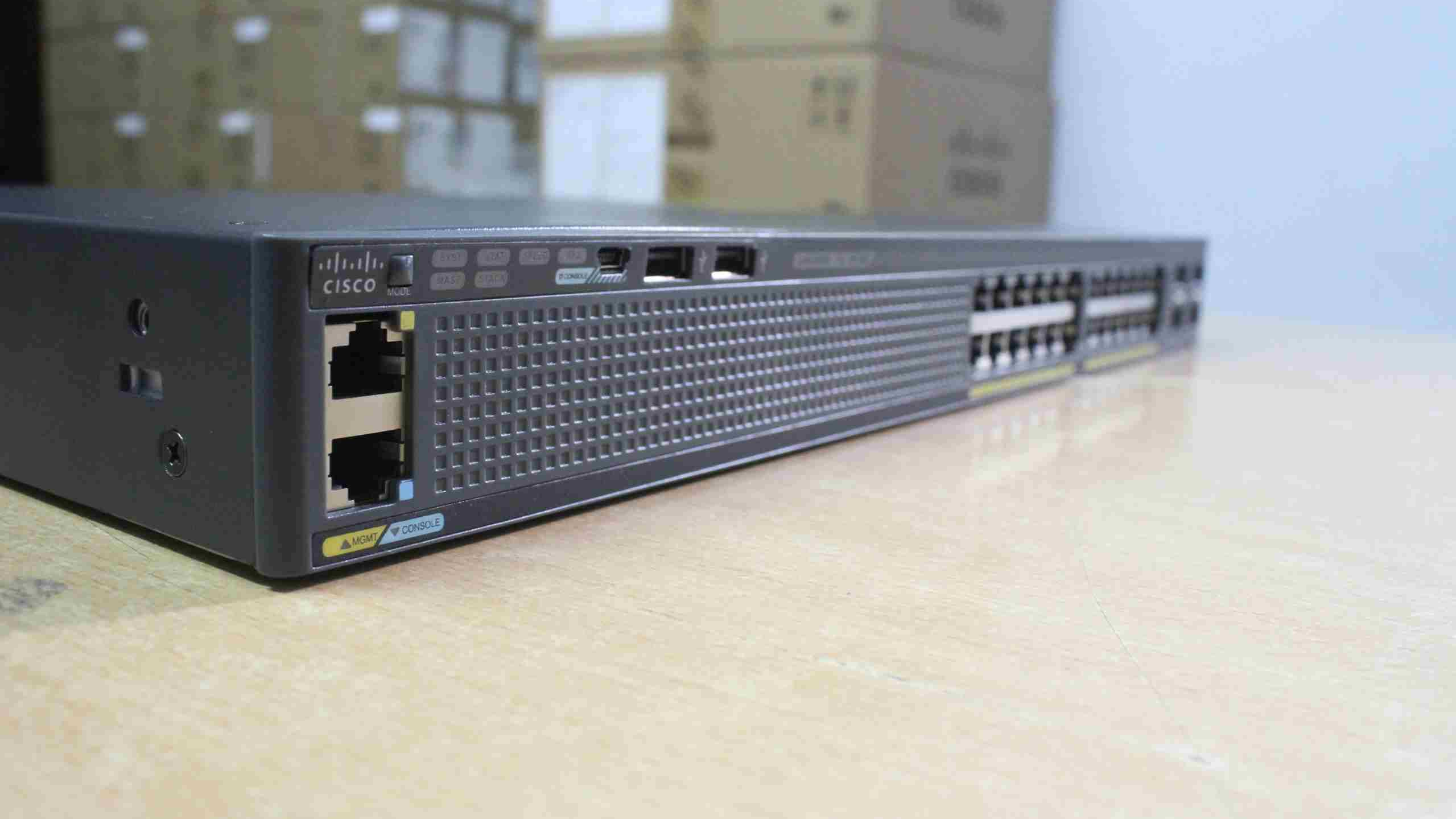

Bien que notre infrastructure soit virtualisée nous avons la chance de disposer d’équipements physiques reliés à VMware, il ne nous reste plus qu’à brancher un cable RJ45 du switch (int gi0/0) vers le routeur (int gi0/0).
